Bienvenue à Importation et exportation de YUANHE Solution unique de nouvelle énergie
Lampe solaire à LED / Stockage d'énergie / Centrale électrique
| * Lumière LED solaire |
| * Panneau Solaire (Verre / Pliant) |
| * Stockage d'énergie portable / centrale électrique |
| * Système d'énergie solaire domestique |

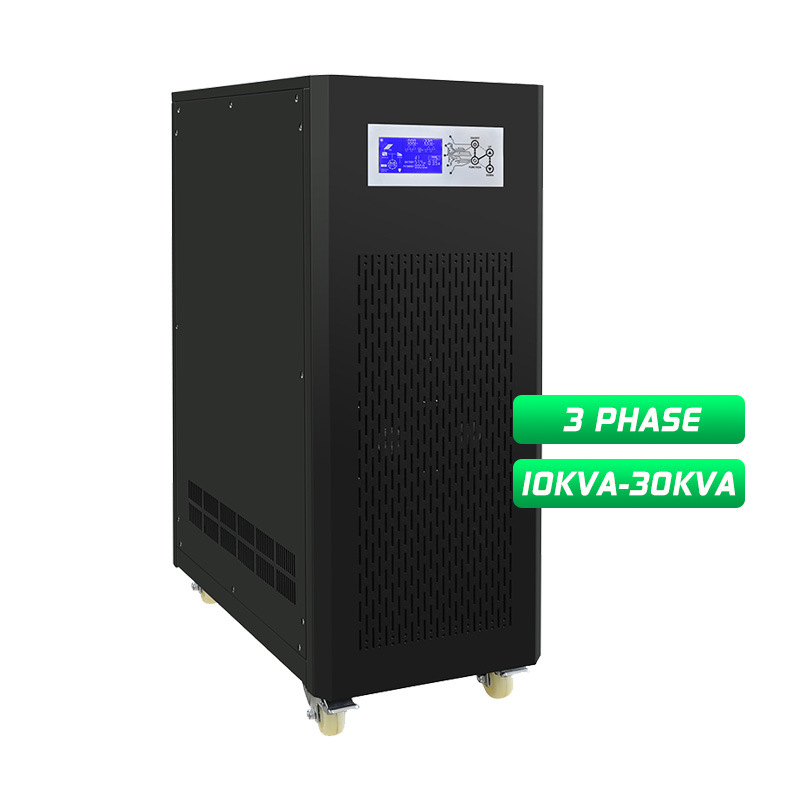

Caractéristique de l'onduleur du système solaire
1 Sortie sinusoïdale pure.
2 Basse tension CC, économisant le coût du système.
3 Onduleur solaire triphasé avec contrôleur de charge PWM ou MPPT intégré.
4 Courant de charge AC 0-45A réglable.
5 Large écran LCD, affiche clairement et précisément les données des icônes.
6 Conception de chargement déséquilibré à 100%, 3 fois la puissance de crête.
7 Réglage de différents modes de travail en fonction des exigences d'utilisation variables.
8 DC d'abord/AC d'abord en option.

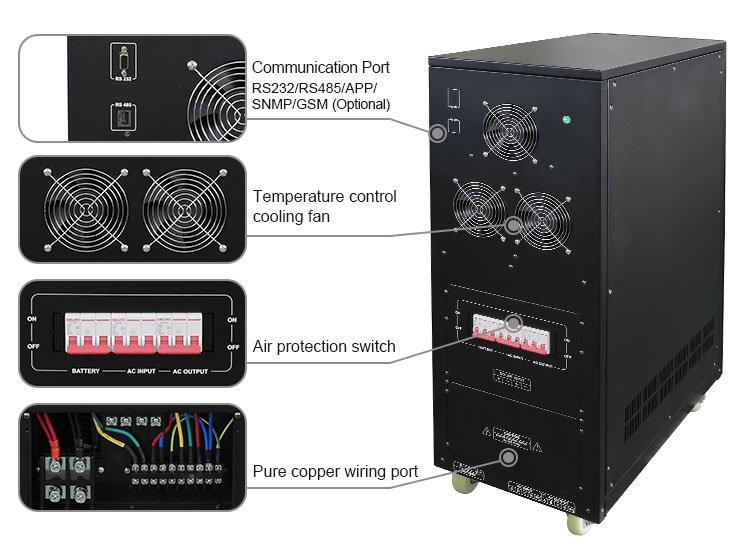

9 Divers ports de communication et télécommandes (RS232/RS485/APP/SNMP/GSM en option).
Spécification de l'onduleur du système solaire
| spécification | |||||||
| Modèle : YHHDSX | 10KVA | 12.5KVA | 15KVA | 20KVA | 25KVA | 30KVA | |
| Puissance nominale | 8KW | 10KW | 12KW | 16KW | 20KW | 24KW | |
| Puissance de crête (20 ms) | 24KVA | 30KVA | 36KVA | 48KVA | 60KVA | 72KVA | |
| Démarrer le moteur | 5HP | 6HP | 7HP | 10HP | 10HP | 15CV | |
| Voltage de batterie | 48/96/192 Vcc | 96/192 VCC | |||||
| Taille (L*W*Hmm) | 725*365*1010 | ||||||
| Taille d'emballage (L*W*Hmm) | 785*425*1135 | ||||||
| NO(kg) | 112 | 122 | 134 | 160 | 176 | 189 | |
| GW(kg)(emballage en bois) | 136 | 146 | 158 | 184 | 200 | 213 | |
| Méthode d'installation | La tour | ||||||
| Paramètre | |||||||
| Saisir | Plage de tension d'entrée CC | 10.5VDC-15VDC (tension de batterie unique) | |||||
| Plage de tension d'entrée CA | 380Vac/400Vac±10%(personnalisé 190Vac/200Vac) | ||||||
| Plage de fréquence d'entrée CA | 45Hz-55Hz(50Hz)/ 55Hz-65Hz(60Hz) | ||||||
| Courant de charge AC maximum | 0-45A(Selon le modèle) | ||||||
| Méthode de charge AC | Trois étages (courant constant, tension constante, charge flottante) | ||||||
| Phase | 3/N/PE | ||||||
| Sortir | Efficacité (mode batterie) | ≥85% | |||||
| Tension de sortie (mode batterie) | 380Vac/400Vac±10%(personnalisé 190Vac/200Vac) | ||||||
| Fréquence de sortie (mode batterie) | 50/60Hz ±1% | ||||||
| Onde de sortie (mode batterie) | Onde sinusoïdale pure | ||||||
| Distorsion de la forme d'onde de sortie | Charge linéaire≤3% | ||||||
| Efficacité (mode CA) | >99% | ||||||
| Tension de sortie (mode ca) | Conforme à l'entrée AC | ||||||
| Fréquence de sortie (mode AC) | Conforme à l'entrée AC | ||||||
| Aucune perte de charge (mode batterie) | ≤2,5 % puissance nominale | ||||||
| Aucune perte de charge (mode AC) | ≤2 % de puissance nominale (le chargeur ne fonctionne pas en mode AC) | ||||||
| Aucune perte de charge (mode d'économie d'énergie) | ≤10W | ||||||
| Phase | 3/N/PE | ||||||
| Type de batterie | Batterie VRLA | Tension de charge : 13,8 V ;Tension flottante : 13,7 V (tension de batterie unique) | |||||
| Personnaliser la batterie | Les paramètres de charge et de décharge de différents types de batteries peuvent être personnalisés en fonction des besoins de l'utilisateur (les paramètres de charge et de décharge de différents types de batteries peuvent être réglés via le panneau de commande) | ||||||
| protection | Alarme de sous-tension de la batterie | 11V (tension de batterie unique) | |||||
| Protection contre les sous-tensions de la batterie | 10,5 V (tension de batterie unique) | ||||||
| Alarme de surtension de batterie | 15V (tension de batterie unique) | ||||||
| Protection contre les surtensions de la batterie | 17V (tension de batterie unique) | ||||||
| Tension de récupération de surtension de batterie | 14,5 V (tension de batterie unique) | ||||||
| Protection contre les surcharges | Protection automatique (mode batterie), disjoncteur ou assurance (mode AC) | ||||||
| Protection contre les courts-circuits de sortie de l'onduleur | Protection automatique (mode batterie), disjoncteur ou assurance (mode AC) | ||||||
| Protection contre la température | >90 °C (arrêt de la sortie) | ||||||
| Alarme | A | Condition de travail normale, le buzzer n'a pas de son d'alarme | |||||
| B | Le buzzer sonne 4 fois par seconde en cas de panne de batterie, d'anomalie de tension, de protection contre les surcharges | ||||||
| C | Lorsque la machine est allumée pour la première fois, le buzzer indiquera 5 lorsque la machine est normale | ||||||
À l'intérieur du contrôleur solaire (Facultatif) | Mode de charge | MPPT ou PWM | |||||
| Courant de charge | PWM : 10 A-60 A (système 48 V) ;50 A/100 A (système 96 V) ;50A/100A (Système 192V) MPPT : 10 A-100 A (système 48 V) ;50A/100A (Système 96V) | ||||||
| Plage de tension d'entrée PV | PWM : 60V-88V (système 48V);120 V-176 V (système 96 V) ;240V-352V (Système 192V) MPPT : 60V-120V (système 48V);120V-240V (Système 96V);240V-360V (Système 192V) | ||||||
Tension d'entrée PV maximale (Voc) (A la température la plus basse) | PWM : 100 V (système 48 V) ;200 V (système 96 V) ;400V (Système 192V) MPPT : 150 V (système 48) ;300 V (système 96 V) ;450V (Système 192V) | ||||||
| Puissance maximale du générateur photovoltaïque | Système 48 V : 560 W (10 A)/1120 W (20 A)/1680 W (30 A)/2240 W (40 A)/2800 W (50 A)/3360 W (60 A)/4480 W (80 A)/5600 W (100 A) ; Système 96 V : (PWM : 5,6 KW (50 A)/11,2 KW (100 A)) / (MPPT : 5,6 KW (50 A)/5,6 KW*2 (100 A)) ; Système 192 V : (PWM : 11,2 KW (50 A)/22,4 KW (100 A)) | ||||||
| Perte de veille | ≤3W | ||||||
| Efficacité de conversion maximale | >95% | ||||||
| Mode de fonctionnement | Batterie d'abord/AC d'abord/Mode d'économie d'énergie | ||||||
| Temps de transfert | ≤4ms | ||||||
| Afficher | LCD | ||||||
| Méthode thermique | Refroidissement par air forcé | ||||||
| Communications (facultatif) | RS485/APP (surveillance WIFI ou surveillance GPRS) | ||||||
| Environnement | Température de fonctionnement | -10ºC~40ºC | |||||
| Température de stockage | -15ºC~60ºC | ||||||
| Bruit | 2000m (plus que le déclassement) | ||||||
| Élévation | ≤65dB | ||||||
| Humidité | 0% ~ 95%, pas de condensation | ||||||
1. Contactez-nous pour les spécifications techniques de l'onduleur triphasé 15kw, de l'onduleur triphasé 25kw 2. Remarque : Toutes les spécifications sont soumises à des frais sans préavis | |||||||
