État de disponibilité: | |
---|---|
Quantité: | |
CE
3 années
Onduleurs CC/CA
Seul
2kw-3.5kw
FEO
Bienvenue à Importation et exportation de YUANHE Solution unique de nouvelle énergie
Lampe solaire à LED / Stockage d'énergie / Centrale électrique
* Lumière LED solaire |

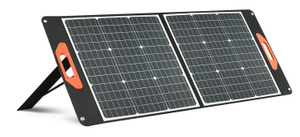

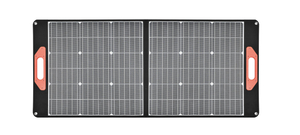

* Panneau Solaire (Verre / Pliant) |
* Stockage d'énergie portable / centrale électrique |
* Système d'énergie solaire domestique |

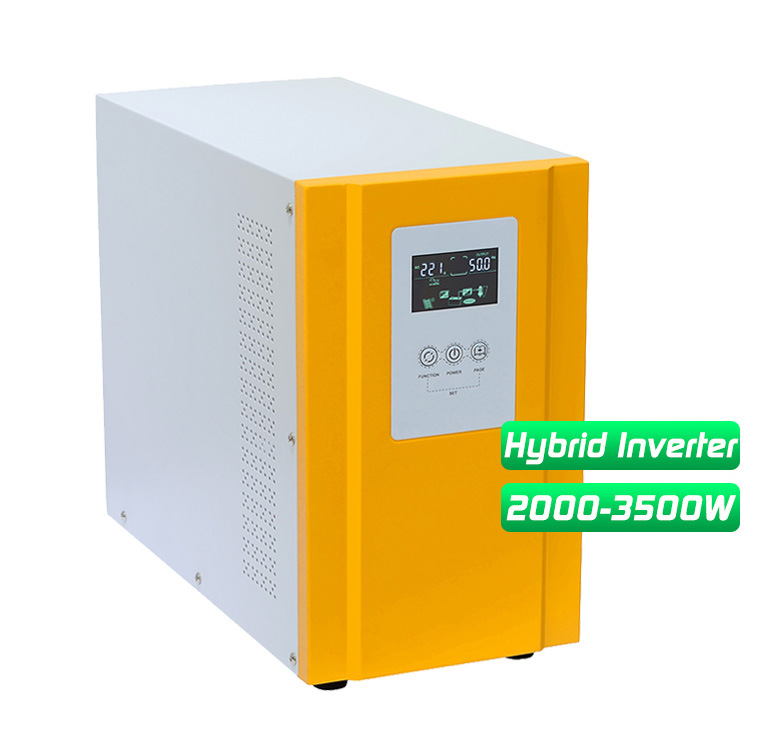

Caractéristique de l'onduleur du système solaire

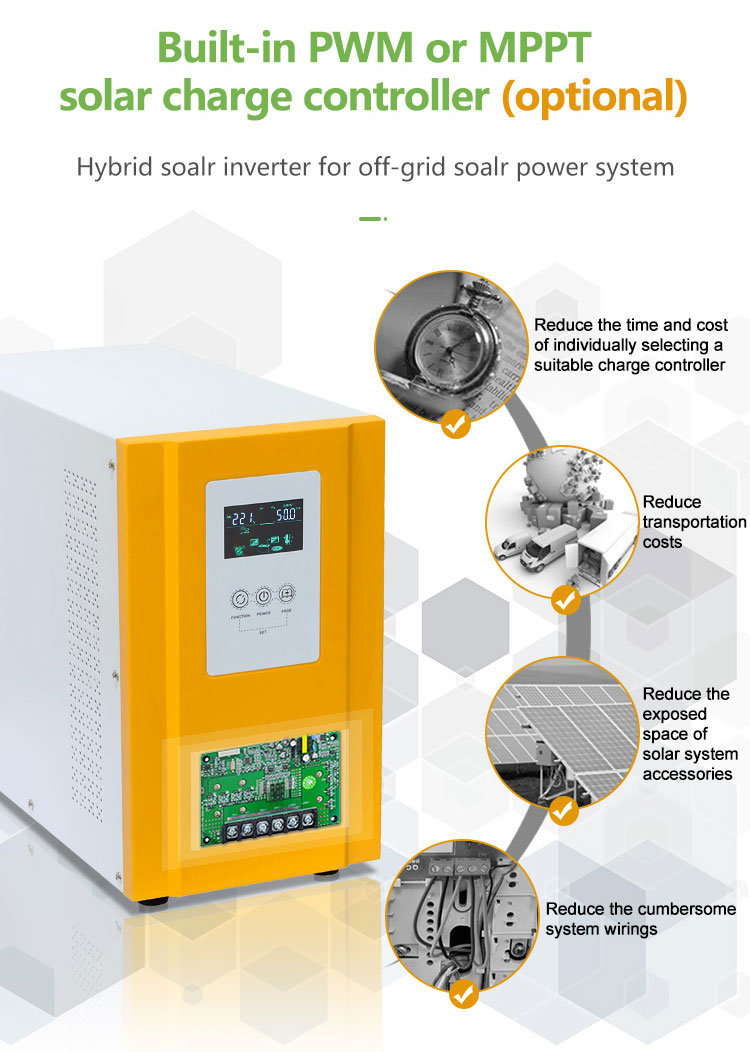

1 Onduleur solaire hybride avec contrôleur PWM ou MPPT intégré en option ;
2 Sortie d'onde sinusoïdale pure ;

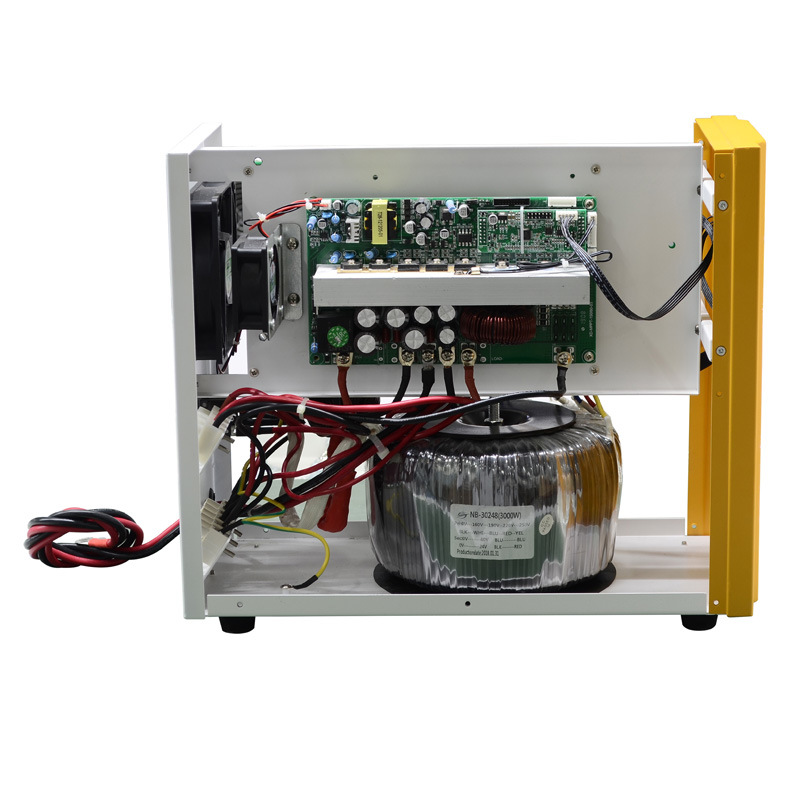

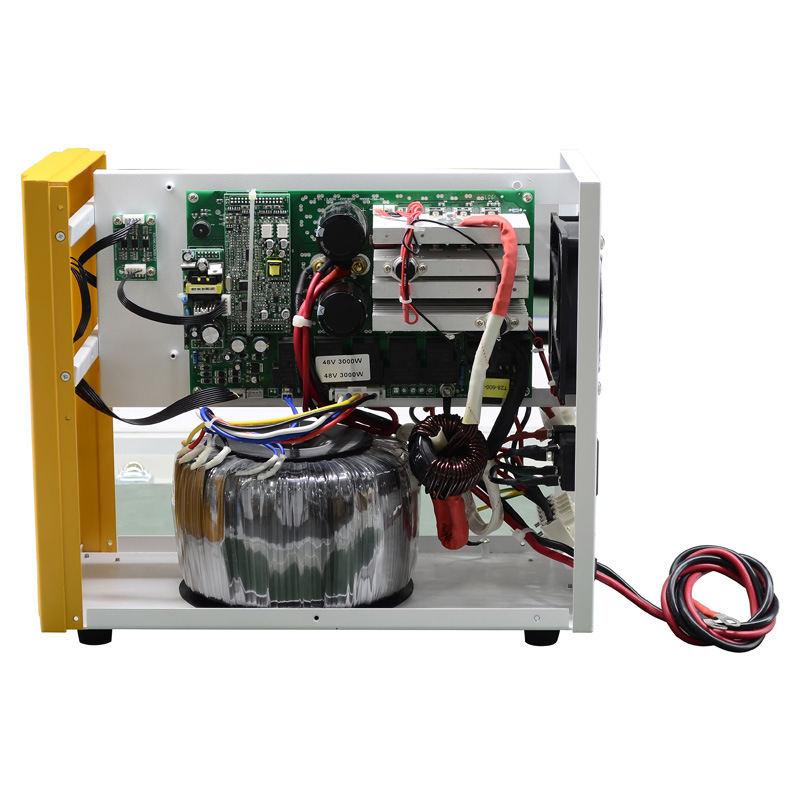

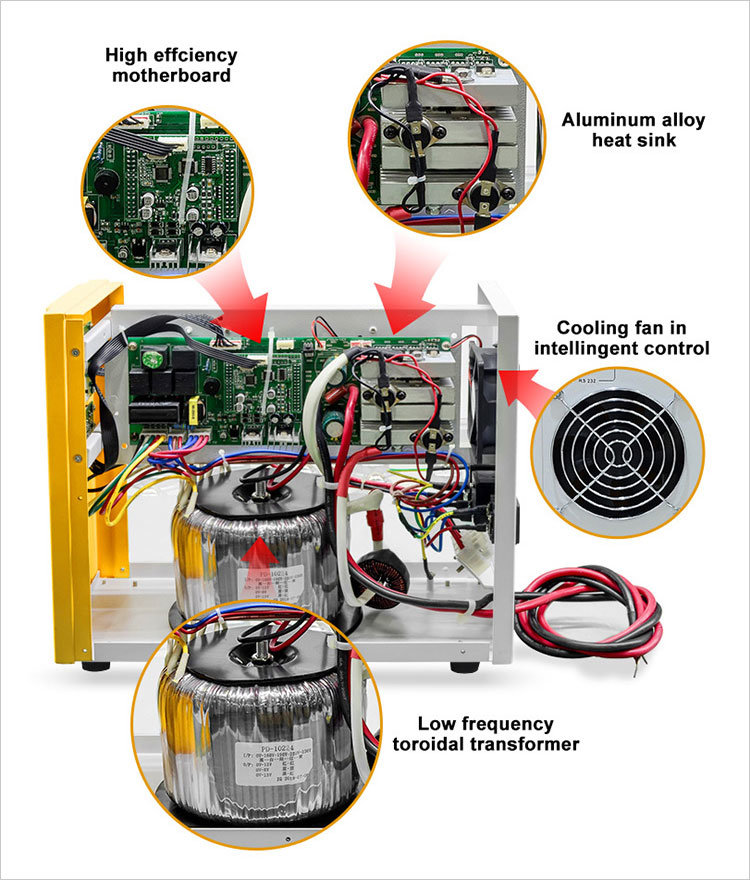

3 Perte inférieure de transformateur toroïdal de rendement élevé ;

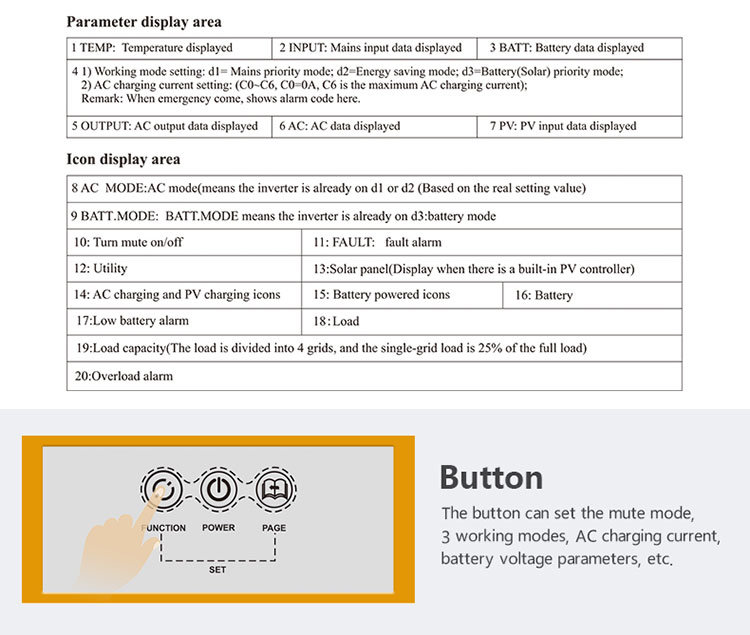

4 Affichage intelligent d'intégration d'affichage à cristaux liquides ;
5 Courant de charge AC 0-20A réglable;configuration de la capacité de la batterie plus flexible ;
6 Trois types de modes de fonctionnement réglables : AC d'abord, DC d'abord, mode d'économie d'énergie ;
7 Fonction adaptative de fréquence, s'adapte à différents environnements de réseau ;
8 Fonction de requête de code d'erreur ajoutée, permettant à l'utilisateur de surveiller l'état de fonctionnement en temps réel ;
9 Prend en charge le générateur diesel ou à essence, s'adapte à toute situation électrique difficile ;

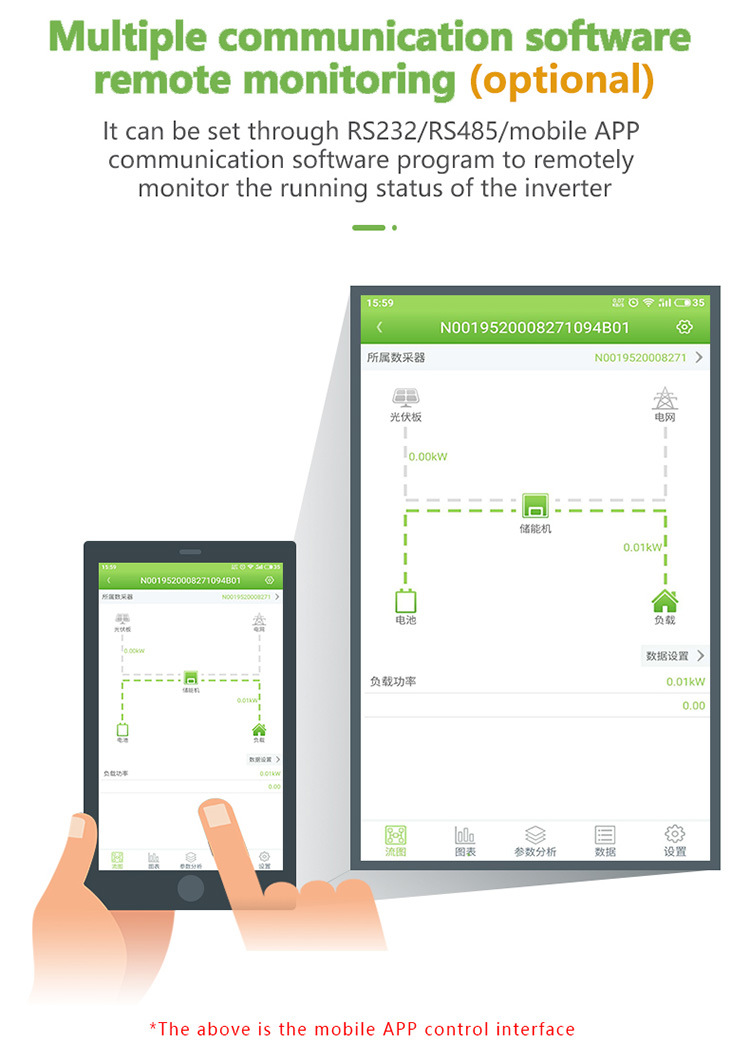

10 Port de communication RS485/APP en option.
Spécification de l'onduleur du système solaire
spécification | ||||
Modèle YHWDT | 20224/48 (202) | 30224/48 (302) | 35248/96 (352) | |
Puissance nominale | 2000W | 3000W | 3500W | |
Puissance de crête (20 ms) | 6000VA | 9000VA | 10500VA | |
Démarrer le moteur | 2HP | 3HP | 3HP | |
Voltage de batterie | 24/48 VCC | 24/48 VCC | 48/96 VCC | |
Taille (L*W*Hmm) | 410x200x350 | |||

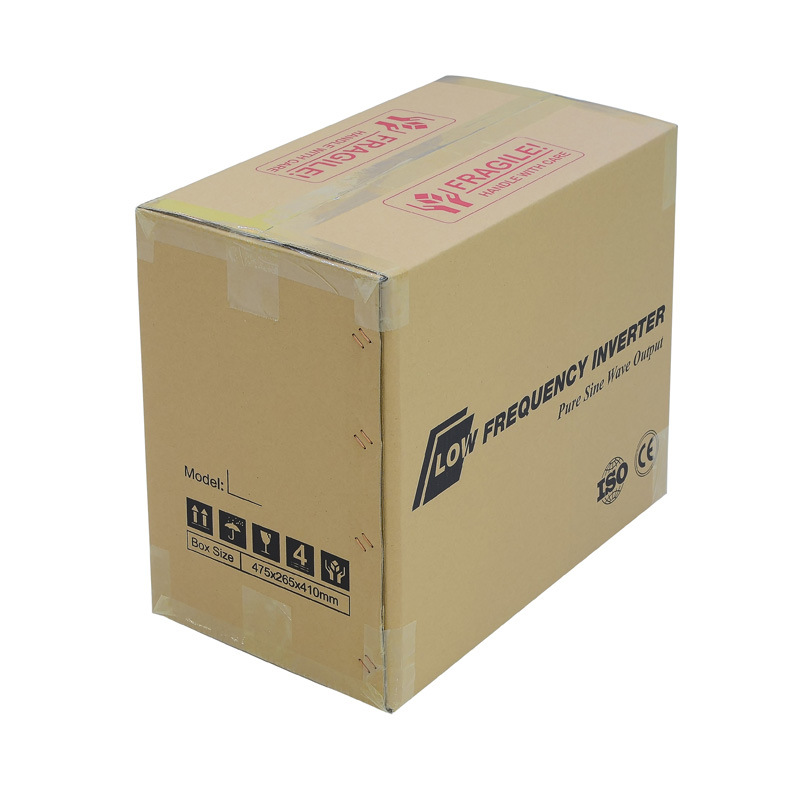

Taille d'emballage (L*W*Hmm) | 475x265x410 | |||
NO(kg) | 17 | 20.5 | 21.5 | |
GW(kg) | 19 | 22.5 | 23.5 | |
Méthode d'installation | La tour | |||
Saisir | Plage de tension d'entrée CC | 10.5-15VDC (tension de batterie unique) | ||
Plage de tension d'entrée CA | 73VAC~138VAC(110VAC) / 83VAC~148VAC(120VAC) / 145VAC~275VAC(220VAC) / 155VAC~285VAC(230VAC) / 165VAC~295VAC( 240VAC) | |||
Plage de fréquence d'entrée CA | 45Hz~55Hz(50Hz)/ 55Hz~65Hz(60Hz) | |||
Courant de charge AC maximum | 0A ~ 20A (selon le modèle, la puissance de charge maximale est de 1/4 de la puissance nominale) | |||
Méthode de charge AC | Trois étages (courant constant, tension constante, charge flottante) | |||
Sortir | Efficacité (mode batterie) | ≥85% | ||
Tension de sortie (mode batterie) | 110 VCA ± 2 % / 120VAC±2% / 220VAC±2% / 230VAC±2% / 240VAC±2% | |||
Fréquence de sortie (mode batterie) | 50Hz±0.5 ou 60Hz±0.5 | |||
Onde de sortie (mode batterie) | Onde sinusoïdale pure | |||
Efficacité (mode CA) | >99% | |||
Tension de sortie (mode ca) | Suivre l'entrée | |||
Fréquence de sortie (mode AC) | Suivi automatique | |||
Distorsion de la forme d'onde de sortie (mode batterie) | ≤3 % (charge linéaire) | |||
Aucune perte de charge (mode batterie) | ≤1% puissance nominale | |||
Aucune perte de charge (mode AC) | ≤2 % de puissance nominale (le chargeur ne fonctionne pas en mode AC) | |||
Pas de perte de charge (Mode d'économie d'énergie) | ≤10W | |||
Type de batterie (sélectionnable) | Batterie VRLA | Tension de charge : 14,2 V ;Tension flottante : 13,8 V (tension de batterie unique) | ||
Personnaliser la batterie | Les paramètres de charge et de décharge de différents types de batteries peuvent être personnalisés en fonction des besoins de l'utilisateur (les paramètres de charge et de décharge de différents types de batteries peuvent être réglés via le panneau de commande) | |||
protection | Alarme de sous-tension de la batterie | Par défaut : 11 V (tension de batterie unique) | ||
Protection contre les sous-tensions de la batterie | Par défaut : 10,5 V (tension de batterie unique) | |||
Alarme de surtension de batterie | Par défaut : 15 V (tension de batterie unique) | |||
Protection contre les surtensions de la batterie | Par défaut : 17 V (tension de batterie unique) | |||
Tension de récupération de surtension de batterie | Par défaut : 14,5 V (tension de batterie unique) | |||
Protection contre les surcharges | Protection automatique (mode batterie), disjoncteur ou assurance (mode AC) | |||
Protection contre les courts-circuits de sortie de l'onduleur | Protection automatique (mode batterie), disjoncteur ou assurance (mode AC) | |||
Protection contre la température | >90 °C (arrêt de la sortie) | |||
Alarme | A | Condition de travail normale, le buzzer n'a pas de son d'alarme | ||
B | Le buzzer sonne 4 fois par seconde en cas de panne de batterie, d'anomalie de tension, de protection contre les surcharges | |||
C | Lorsque la machine est allumée pour la première fois, le buzzer indiquera 5 lorsque la machine est normale | |||
À l'intérieur du contrôleur solaire (Facultatif) | Mode de charge | PWM ou MPPT | ||
courant de charge | 24/48V(PWM:10A~60A/MPPT:10A~100A) | |||
Plage de tension d'entrée PV | PWM : 30 V-44 V (système 24 V) ;60V-88V (système 48V) / MPPT : 30V-120V (système 24V);60V-120V (système 48V) | |||
Tension d'entrée PV maximale (Voc) (A la température la plus basse) | PWM : 50V (système 24V);100V (système 48V) / MPPT : 150V (système 24V/48V) | |||
Puissance maximale du générateur photovoltaïque | Système 24 V : 280 W (10 A)/560 W (20 A)/840 W (30 A)/1120 W (40 A)/1400 W (50 A)/1680 W (60 A)/2240 W (80 A)/2800 W (100 A) ; Système 48V : 560W(10A)/1120W(20A)/1680W(30A)/2240W(40A)/2800W(50A)/3360W(60A)/4480W(80A)/5600W(100A) | |||
Perte de veille | ≤3W | |||
Efficacité de conversion maximale | >95% | |||
Mode de fonctionnement | Batterie d'abord/AC d'abord/Mode d'économie d'énergie | |||
Temps de transfert | ≤4ms | |||
Afficher | LCD | |||
Méthode thermique | Ventilateur de refroidissement en contrôle intelligent | |||
Communications (facultatif) | RS485/APP (surveillance WIFI ou surveillance GPRS) | |||
Environnement | Température de fonctionnement | -10ºC~40ºC | ||
Température de stockage | -15ºC~60ºC | |||
Bruit | ≤55dB | |||
Élévation | 2000m (plus que le déclassement) | |||
Humidité | 0% ~ 95%, pas de condensation | |||
Remarque : Toutes les spécifications sont soumises à des frais sans préavis |
